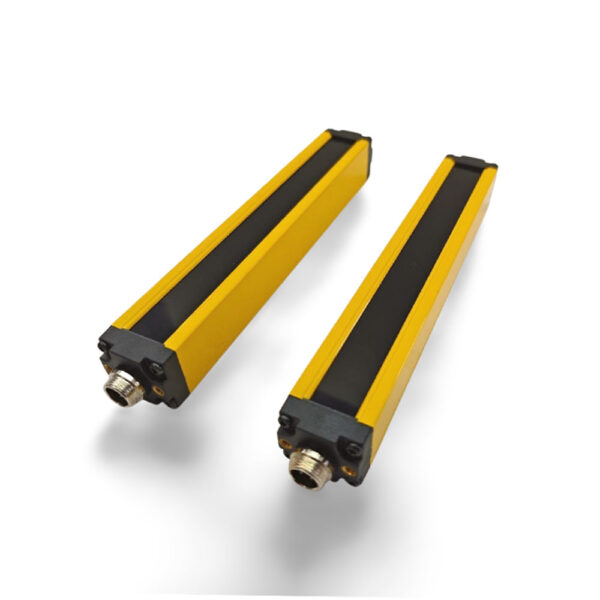

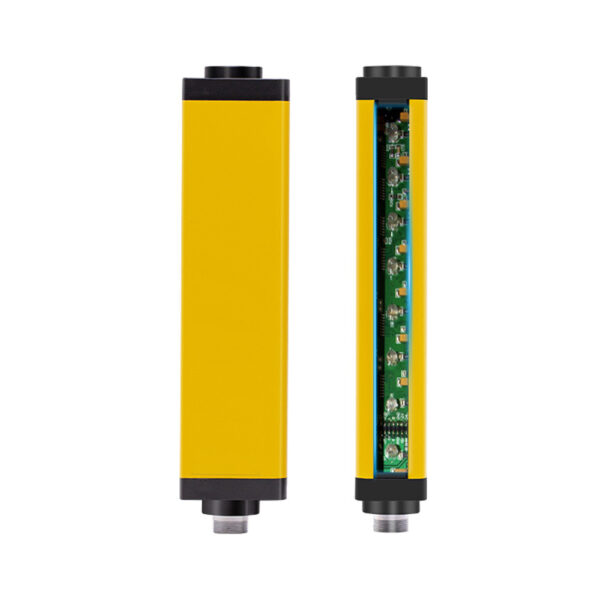

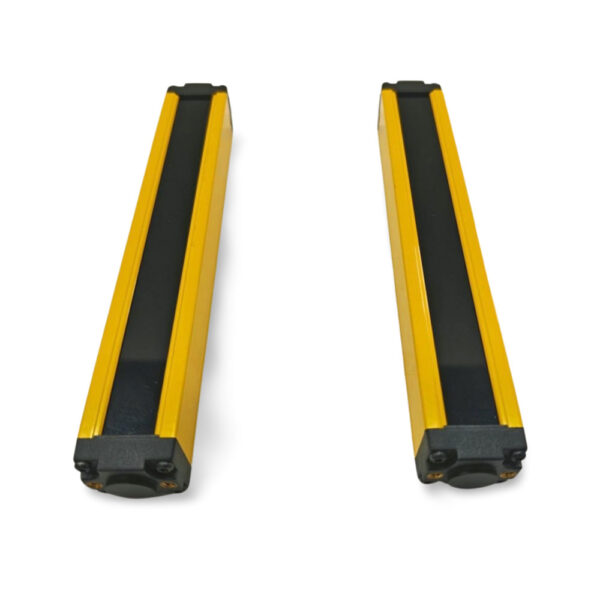

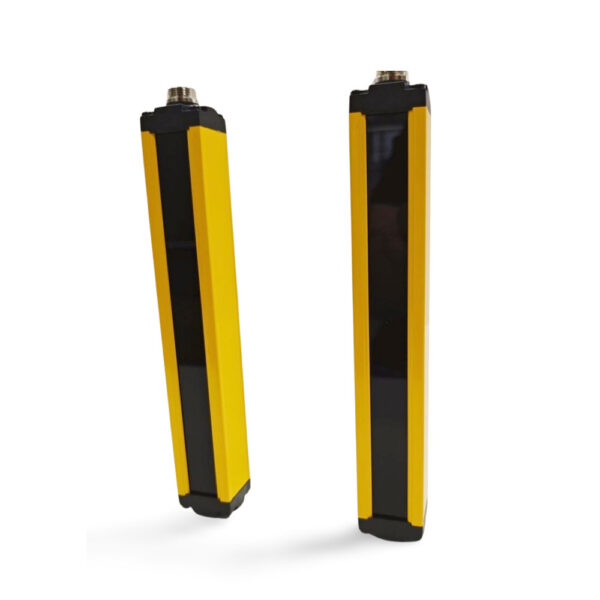

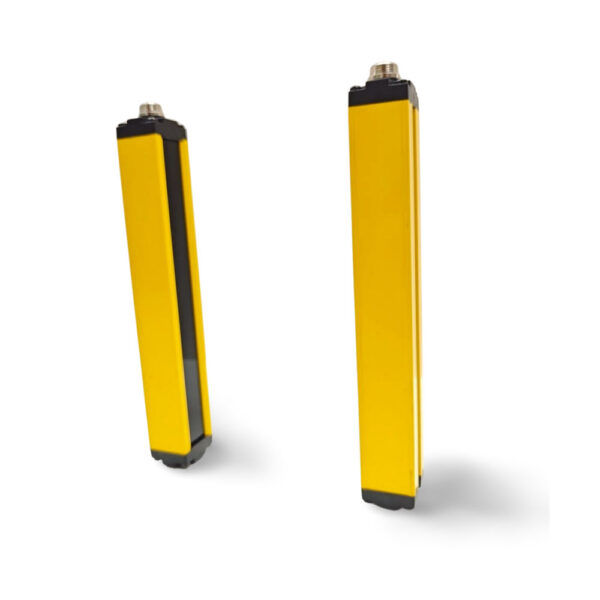

Barrera óptica de seguridad de infrarrojos de 8 haces para la protección de máquinas

Esta barrera de luz infrarroja de seguridad está construida para entornos industriales estándar, utilizando 8 haces con una separación de 10 mm y una altura de protección de 70 mm. Ofrece ≤ 15 ms de respuesta, funcionamiento a 24 V CC, salidas PNP protegidas, carcasa de aluminio y protección IP65.

Producto
wdt_ID wdt_created_by wdt_created_at wdt_last_edited_by wdt_last_edited_at Producto Valor
35 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Modelo de producto Barrera óptica de seguridad de uso general NEG0810
36 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Configuración estándar Un receptor, un transmisor, dos líneas de datos, una cremallera en ángulo recto y un tornillo en forma de T.
37 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Fuente de cortina de luz Tipo de radiación infrarroja
38 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Aplicación Entorno industrial estándar
39 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Características
40 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Número de vigas 8
41 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Espacio de vigas 10 mm
42 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Proteger la altura 70 mm
43 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Altura total 130 mm
44 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Tamaño de la sección transversal 30mm*26mm
45 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Tiempo de respuesta ≤15ms
46 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Sincronización Sincronización de línea
47 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Modo de salida 2 circuitos de PNP, con corriente de 500mA y tensión inferior a 1,5V, protección contra polaridad, cortocircuito y sobrecorte
48 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Estado de la salida ON (indicador de recepción de luz verde)
49 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Indicador luminoso Transmisor: indicador luminoso de alimentación (rojo); receptor: indicador luminoso de salida (verde), apagado (rojo)
50 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Longitud de onda 940NM
51 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Tipo de luz Luz infrarroja (NIR), invisible
52 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Función Reinicio automático
53 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Datos mecánicos
54 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Material de la carcasa Metal
55 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Carcasa metálica Aluminio
56 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Material de la pantalla frontal del objetivo Acrílico
57 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Materiales de la cubierta superior e inferior Nylon reforzado con ABS PA66+30% GF
58 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Datos de rendimiento
59 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Circuito de protección Protección contra cortocircuitos Protección contra sobretensión
60 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Tensión de alimentación DC24V, -20...20%
61 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Corriente de salida 500MA(NPN/PNP)
62 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Fusible 150 mA
63 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Corriente residual máxima 0,2 mA
64 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Datos medioambientales
65 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Grado de protección IP65
66 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Antiinterferencias ópticas 10000Lux(ángulo>5°)
67 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Temperatura de funcionamiento -10°C ~55°C
68 afetycurtainadministrator-Michelle 22/05/2026 07:22 AM afetycurtainadministrator-Michelle 22/05/2026 07:22 AM Humedad de funcionamiento 0~95%RH
Modelo

NEG0810
Número de vigas

8
Espacio de vigas

10 mm
Proteger la altura

70 mm
Altura total

130 mm

Esquema eléctrico

Utilice el siguiente diagrama de cableado para conectar correctamente el emisor y el receptor de la cortina óptica de seguridad. El sensor admite diferentes tipos de salida NPN/NC y PNP/NC, según el modelo seleccionado.

Conexión de cables

Color del cableFunciónDescripción
MarrónVCCFuente de alimentación DC24V
AzulGND0V potencia tierra
NegroOSSD1Salida de seguridad 1
GrisOSSD2Salida de seguridad 2
AmarilloPEConexión a tierra de protección
BlancoCPLínea de comunicación / sincronización

Cableado de salida NPN

Para los modelos NPN, conecte OSSD1 Negro y OSSD2 Gris de acuerdo con el diagrama de cableado NPN/NC. Asegúrese de que la carga y el circuito de control son compatibles con las señales de salida NPN.

Cableado de salida PNP

Para los modelos PNP, conecte OSSD1 Negro y OSSD2 Gris de acuerdo con el diagrama de cableado PNP/NC. Asegúrese de que la carga y el circuito de control son compatibles con las señales de salida PNP.

Notas de instalación

Antes de proceder al cableado, desconecte la fuente de alimentación y confirme el tipo de salida de la cortina óptica de seguridad. Utilice un Fuente de alimentación DC24V y siga cuidadosamente el diagrama de cableado para garantizar un funcionamiento seguro y fiable. El cableado debe ser realizado por personal cualificado.
